DMシリーズ DM YLFシリーズ
ハイパワーマルチモードCW・Qスイッチ・DPSSレーザー
532nmDMシリーズの中で、最大100mJ＠1kHzを発振する高パルスエネルギー発振CW-QスイッチDPSSレーザーシステムです。
- 高パルスエネルギー：DM1モデル最大100mJ＠1kHz
- ダブルパルス発振可能（PIV用）-パルス間隔 1μsecから可変-
- コンパクトでハイパワー
- イントラキャビティー構造が高調波結晶の高寿命を実現
- 全て19インチラックマウントサイズの電源とチラー
- ファイバーオプション有り
- デュアルヘッド可能
DESCRIPTION
製品概要
DM YLFシリーズ概要

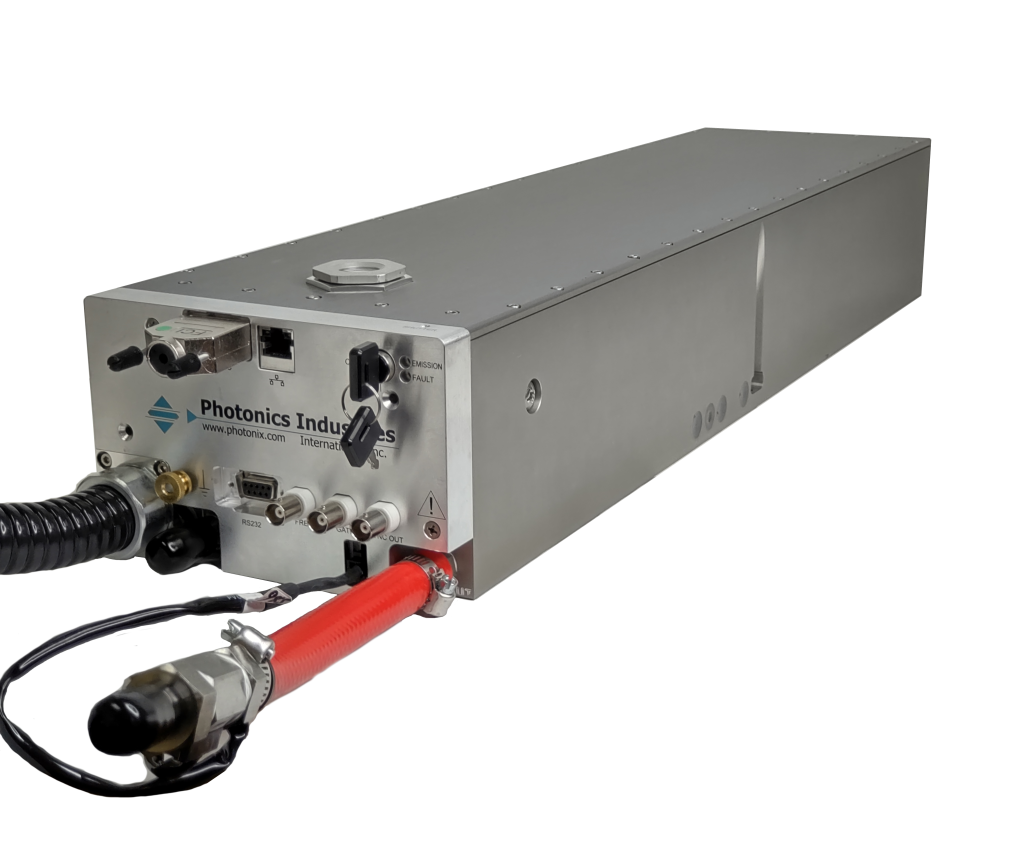

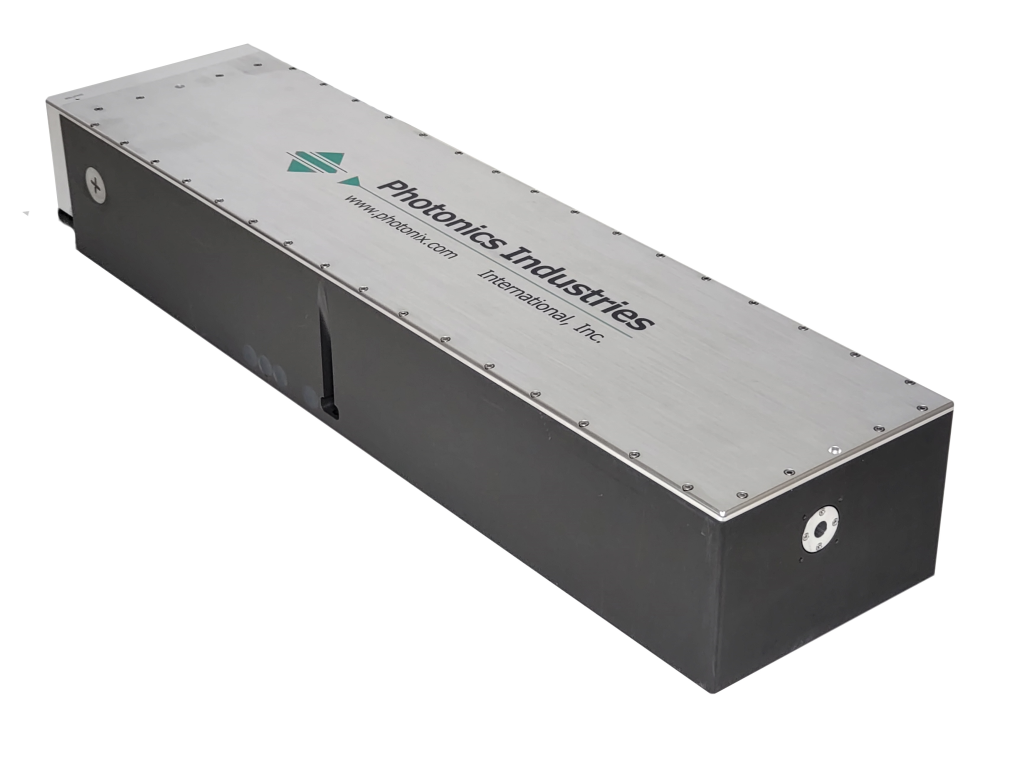

米国Photonics Industries International社製DMシリーズは高パルスエネルギー発振CW-QスイッチDPSSレーザーシステムです。
その中でもDM YLFシリーズは、Nd: YLFを媒体としており、波長は可視光（GRN：527nm）で、DM1モデルでは最大100ｍJ＠1kHzを発振します。
高パルスエネルギー、高いパルス安定性を兼ね備えているため、Ti:サファイアレーザーの励起用光源、PIV（Particle Image Velocimetry）、アニーリング用途に最適なレーザーシステムです。
DMXレーザーシステムは1つのレーザーパルスを2つに分離する機能（PIVオプション：オプション機能）にも対応しています。
また、DMレーザーシステムには2台のレーザーヘッドを1つの筐体に納めたデュアルヘッド（PIV)レーザーシステム DM2モデルもございます。
DM YLFシリーズモデルラインナップ

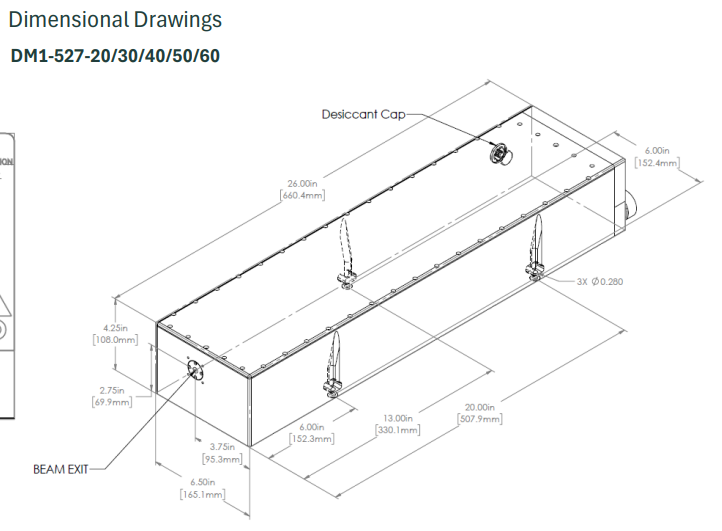

| モデル名 | DM1-527-20 | DM1-527-30 | DM1-527-40 | DM1-527-50 | DM1-527-60 | DM1-527-100 | |
|---|---|---|---|---|---|---|---|
| 波長 | 527nm | ||||||

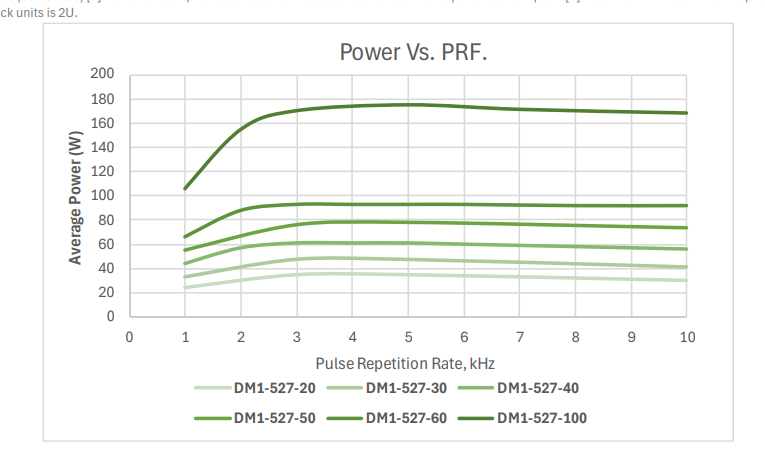

| 平均出力@3kHz | 30W | 45W | 60W | 75W | 90W | 150W | |
| パルスエネルギー @1kHz |
20mJ | 30mJ | 40mJ | 50mJ | 60mJ | 100mJ | |
| ビーム拡がり角 | 9.0 mrad ± 15% | ||||||
| パルス幅@1kHz | ～180ns | ～170ns | ～140ns | ～120ns | ～110ns | 100ns | |

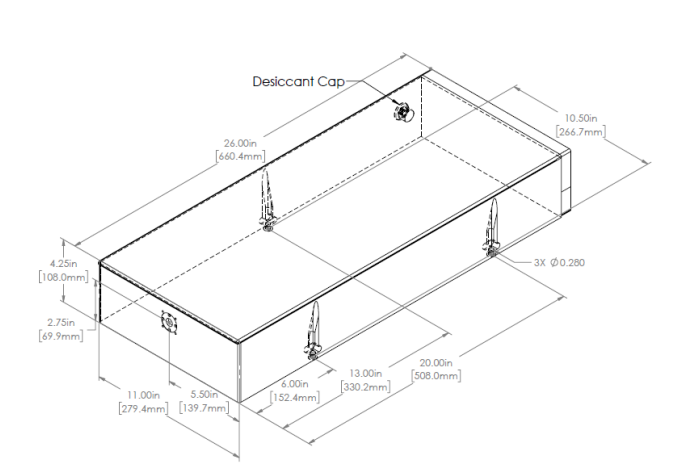

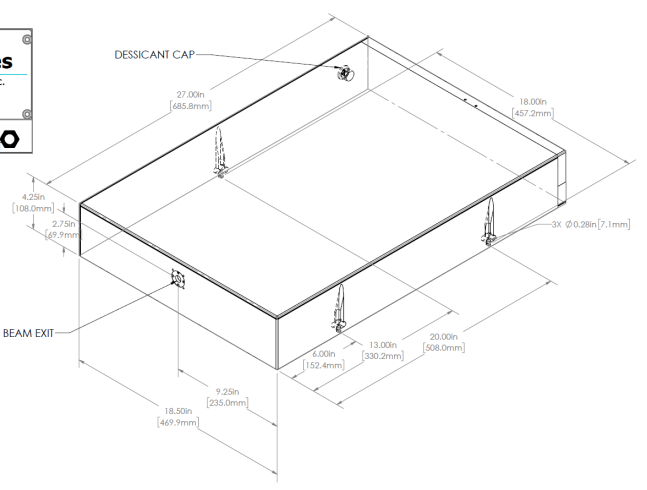

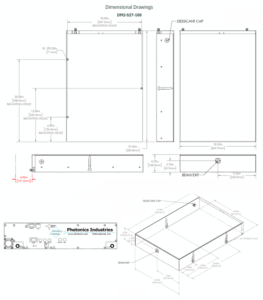

| モデル名 | DM2-527-20 | DM2-527-30 | DM2-527-40 | DM2-527-50 | DM2-527-60 | DM2-527-100 | |
|---|---|---|---|---|---|---|---|
| 波長 | 527nm | ||||||

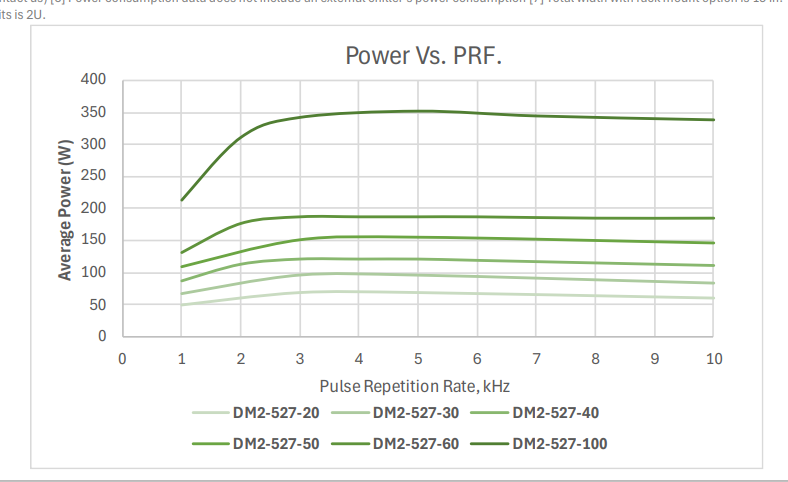

| 平均出力@3kHz | 60W | 90W | 120W | 150W | 180W | 300W | |
| パルスエネルギー @1kHz |
40mJ | 60mJ | 80mJ | 100mJ | 120mJ | 200mJ | |
| ビーム拡がり角 | 9.0 mrad ± 15% | ||||||
| パルス幅@1kHz | ～180ns | ～170ns | ～140ns | ～120ns | ～110ns | ～100ns | |
DMシリーズラインナップ
| シリーズ名 | 波長 | パルスエネルギー | 繰返し周波数 |
|---|---|---|---|
| DM1 YLFシリーズ （このページ） |
527nm | 最大100ｍJ＠1kHz | 最大10 kHz |
| DM1 YAGシリーズ | 532nm | 最大20ｍJ＠10kHz | 最大50kHz |
| DM1 UVシリーズ | 355nm | 最大60 mJ@1kHz | 最大6kHz |
・デュアルヘッドタイプ(DM2モデル)
・PIVオプション
もございます。
ぜひお問合せください。
