TEM00モード 高パルスエネルギー パルスYAGレーザー

1064nm532nm355nm266nm213nm
LPYシリーズの中で共振器内にテレスコープを内蔵した安定型テレスコピック共振器タイプで、低拡がり角モデル(<0.8mrad)かつ、TEM00 モードのレーザーです。
  • TEM00モード
  • 頑丈なレーザーヘッド
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能
  • インジェクションシーダー対応可能
  • ガウシアン共振器対応可能
DESCRIPTION

製品概要

LPY TEM00 シリーズ概要

LPY TEM00 シリーズは、LPYシリーズの中で共振器内にテレスコープを内蔵した安定型テレスコピック共振器タイプで、低拡がり角モデル(<0.8mrad)かつ、TEM00 モードのレーザーです。

発振波長は1064nmのほかに、532nm、355nm、266nm、213nmをラインアップし、倍波結晶ユニットをモジュール化しています。その為、簡単に倍波結晶ユニットの脱着を可能とし、特別な調整を行うことなく発振波長を切り替えることが可能です。
インバー型共振器設計により堅牢なレーザーヘッドになっています。

産業用に使用されることを想定した共振器設計により安定性、信頼性をもっており、海外・日本国内に数多くの納入実績がございます。



共振器タイプ毎の特徴

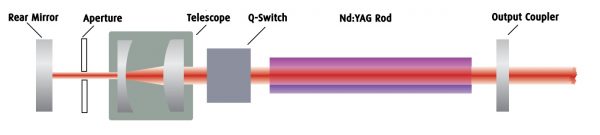

安定型テレスコピック共振器:LPY TEM00 シリーズ

安定型テレスコピック共振器は安定型共振器内にテレスコープを内蔵することで、低いビーム拡がり角を実現する共振器デザインです。ビーム品質はM2値:3~4程度でガウシアン共振器よりM2値は劣りますが、発振エネルギー効率が優秀な為テレスコープの調整をする程度で様々な繰返し周波数下でも安定したビーム性能でお使い頂けます。

LPYシリーズにはこちらの安定型テレスコピック共振器タイプの他に、最大2Jを発振するLPY600/700シリーズ(安定型共振器タイプ)、高いビーム品質を可能にしたLPY G シリーズ(ガウシアン共振器タイプ)、高繰返しを実現するLPY HRシリーズ(高繰返し安定型共振器タイプ)がございます。
共振器タイプ一覧はコチラよりご覧頂けます。



LPY TEM00 シリーズモデルラインナップ

【カタログ】LPYシリーズ

モデル名 LPY
604T-10
LPY
604T-20
LPY
642T-10
LPY
642T-20
LPY
642T-30
繰返し周波数 10Hz 20Hz 10Hz 20Hz 30Hz
パルス
エネルギー
1064nm 80mJ 70mJ 350mJ 300mJ 250mJ
532nm 40mJ 35mJ 175mJ 150mJ 125mJ
355nm 20mJ 15mJ 80mJ 70mJ 65mJ
266nm 15mJ 10mJ 40mJ 30mJ 25mJ
ビーム径 6.4mm
ビーム拡がり角 <0.8mrad



タイプ別LPYシリーズラインナップ

共振器タイプ等によって様々なモデルがございますので、以下からご選択ください。

シリーズ名 パルスエネルギー@1064nm 繰返し周波数 特徴
LPY 600/700シリーズ 最大2J 最大50Hz 安定型共振器タイプ
LPY G シリーズ 最大2J 最大30Hz ガウシアン共振器タイプ
LPY TEM00 シリーズ 最大350mJ 最大30Hz 安定型テレスコピック共振器タイプ
TEM00モード
LPY HR シリーズ 最大400mJ 最大200Hz 安定型共振器タイプ
高繰返し

その他にも、最大5J@10Hzを発振するLPY7000シリーズや、
最大10J@5Hzを発振するLPY10Jシリーズもございます。
