製品概要
torus532シリーズについて
Novanta (旧Laser Quantum)社の「torus 532」は単一周波数（縦モードシングル：SLM）・532nm・CW（連続）発振DPSSレーザーシステムです。
torusレーザーシステムは電子制御によりモードホップが起こらないよう設計され、また市場にある単一周波数レーザーでは唯一単一周波数モードをロックする機能を有しています。モードホップはもちろん波長ドリフトを抑えた安定した波長を発振することが可能です。発振波長の安定性は0.2pm以下と非常に安定しています。また、発振中レーザーヘッド温度を19℃～40℃まで変化させた状態でも2pm以下の波長安定性があります。
また発振波長に対してサイドバンドは<-110dB以下と発振波長の純度も極まて高いことが特徴です。
発振出力は250mWから最大750mWモデルまであり、ホログラフィー、ブリルアン散乱、ラマン分光に最適なレーザーシステムです。

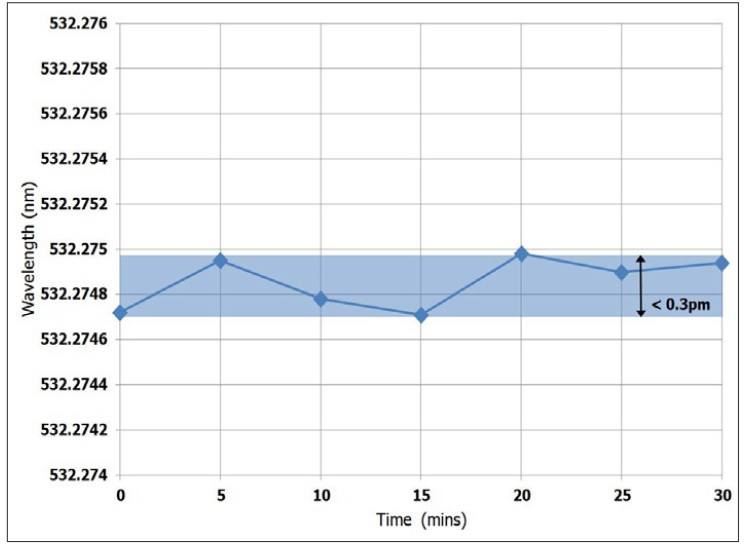

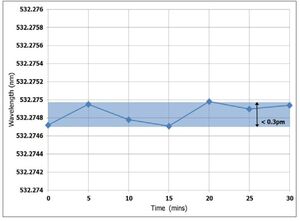

図1.代表的なtorusレーザーの波長安定性

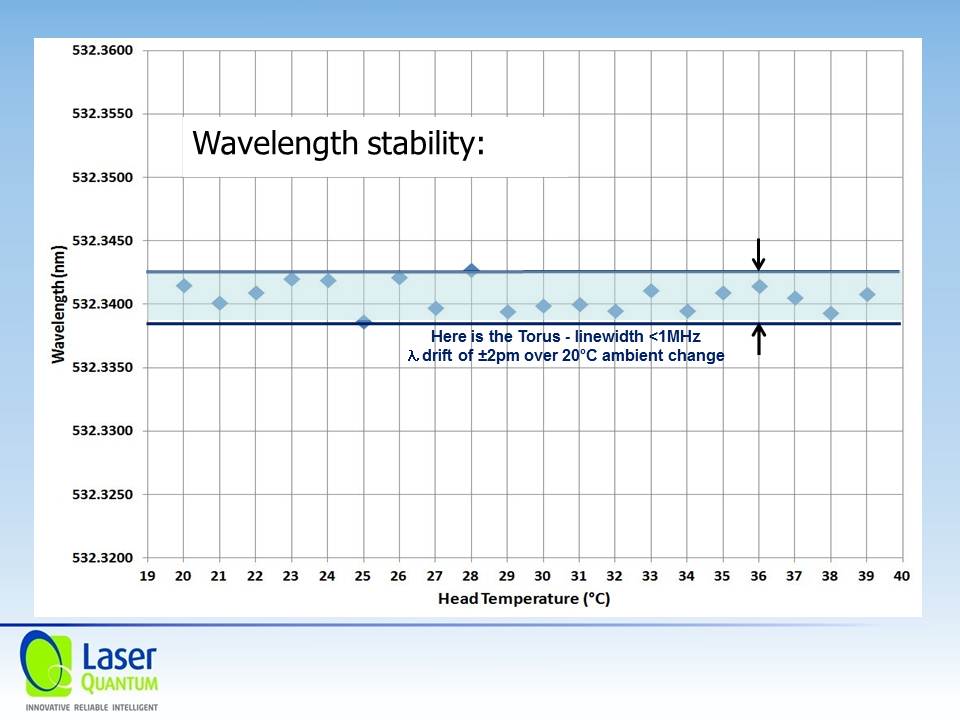

図2.レーザーヘッド温度を19℃から40℃まで変化させた場合の波長安定性

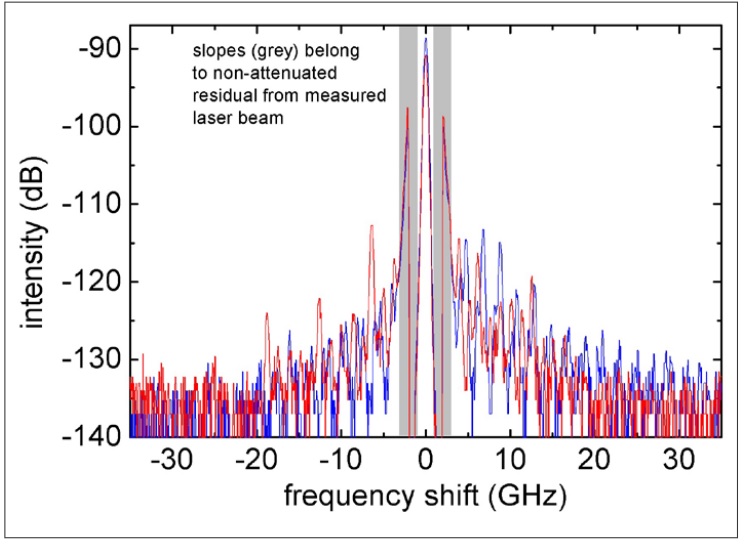

図3.ファブリーペロー干渉計でのtorusレーザーサイドバンドデータ
サイドバンドがセンター波長に対して<-110dBと優れたスペクトル純度を実現しています
レーザーシステムの性能において出力安定性、ノイズ性能はとても重要な項目です。Novanta社は他社レーザーシステムと比べてもより長時間での出力安定性の評価時間、より広い帯域でのノイズ性能を保証しています。また市場にある単一周波数レーザーでは唯一単一周波数モードをロックする機能を有しているSLMレーザーシステムです。
| torus532 | A社レーザー | B社レーザー | C社レーザー | |
| 出力 | 250mW,500mW,750mW | 500mW,1W,1.5W | 500ｍW,1W | 50mW～300ｍW |
| 出力安定性 | <1.0%rms (100時間以上) |
<2% (8時間以上) |
±<1% (8時間以上) |
±<1% (8時間以上) |
| ノイズ | <0.25%rms (10Hz～100MHz) |
<0.2%rms (20Hz～20MHz) |
<0.2%rms (10Hz～10MHz) |
<0.2%rms (20Hz～20MHz) |
| 線幅 | <1MHz | <1MHz | <5MHz | 0.01pm(<10MHz) |
| 波長ロック機能 | あり | なし | なし | なし |
| リモート診断、調整機能 | あり | なし | なし | なし |
励起用レーザーダイオードのMTTFは100,000時間以上あり、Novanta社はさらに長寿命化を行うことでレーザーシステムとして業界トップクラスの製品寿命を実現しています。
torusレーザーが標準装備している高性能電源は、RS-232ポートを介してPCを用いて制御することが可能で、LabVIEW、DOS、DOSエミューターなどのソフトウエアに対応していますのでお客様の環境に沿った制御を行うことが可能です。インターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。
スペック
| モデル名 | torus 532 |
|---|---|
| 波長 | 532nm |
| 平均出力 | 250mW、500mW、750mW |
| ビーム径 | 1.7mm±0.2mm |
| モード | TEM00 - M2 < 1.1 |
| ビーム拡がり角 | <0.45 mrad |
| 出力安定性 | <1.0% rms |
| 偏光比 | >100:1 |
カタログ・ホワイトペーパー
製品ラインナップ
| モデル名 | 平均出力 | ビーム径 | モード | ビーム拡がり角 | 出力安定性 | 偏光比 |
|---|---|---|---|---|---|---|
| torus 532 | 250mW、500mW、750mW | 1.7mm±0.2mm | TEM00 - M2 < 1.1 | <0.45 mrad | <1.0% rms | >100:1 |
| torus 660 | 150mW、200mW | 1.7mm±0.2mm | TEM00 - M2 < 1.1 | <0.55 mrad | <1.0% rms | >100:1 |
